Cube paramétrique

  • Nous allons construire une famille « minimaliste » : un simple cube paramétrique.

  • Familles : Nouveau
  • ''Modèle générique métrique.rft''

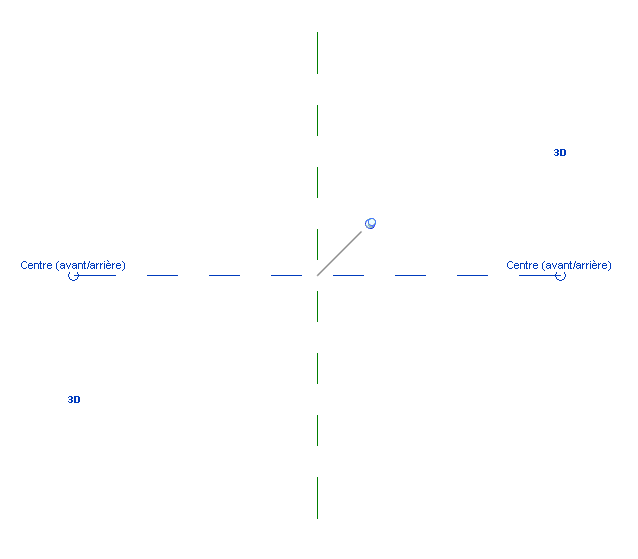

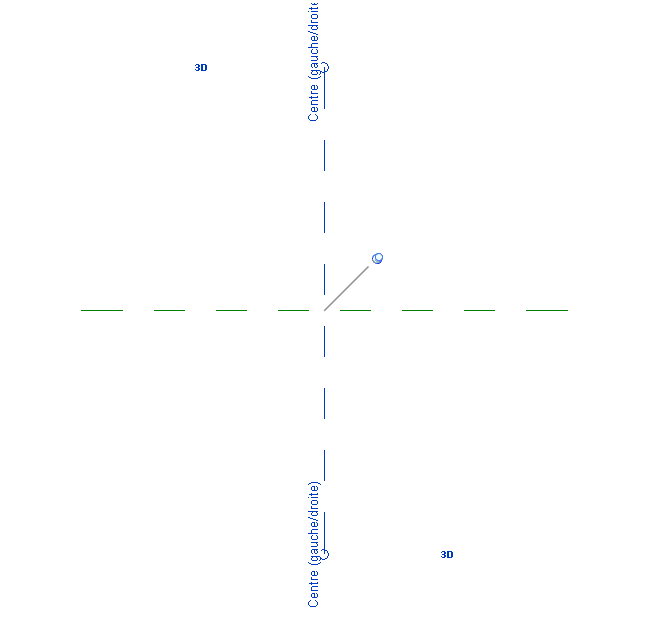

  • Ce fichier générique contient uniquement les deux plans de référence qui définissent le point d'insertion de l'objet.


  • Pour construire une famille il faut commencer par mettre en place des plans de référence.

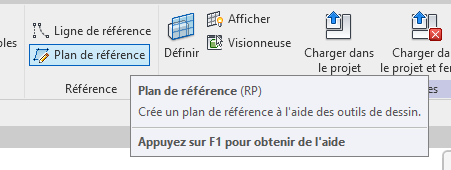

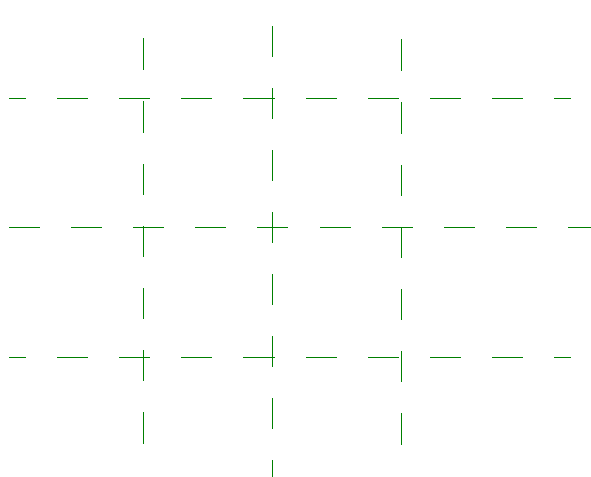

  • Rb : Créer : Plan de référence

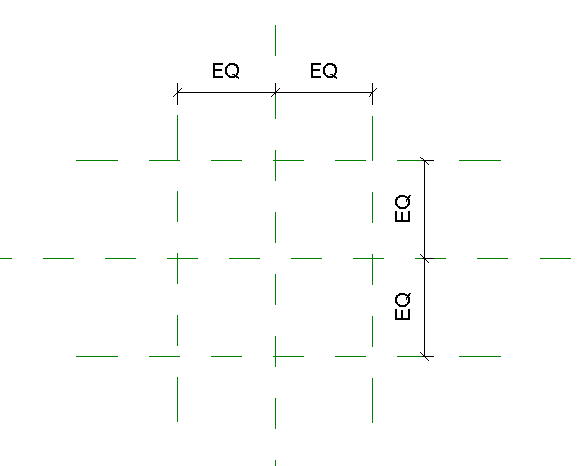

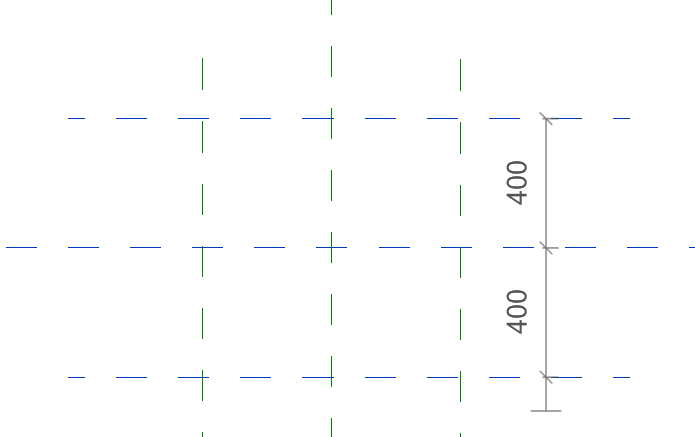

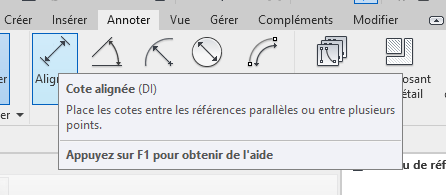

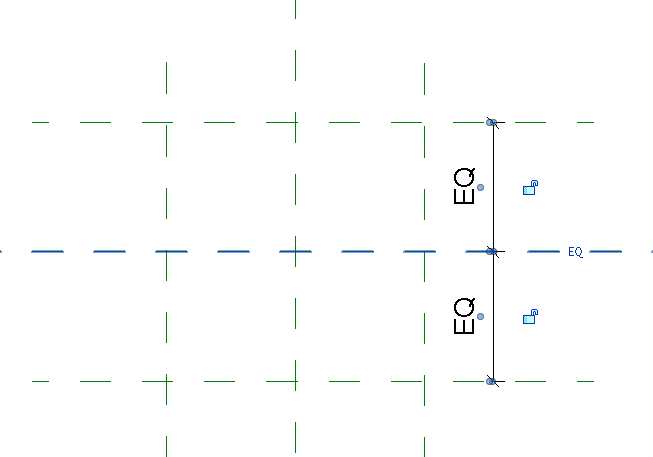

  • Ajouter des cotes alignées et verrouiller ''EQ''.

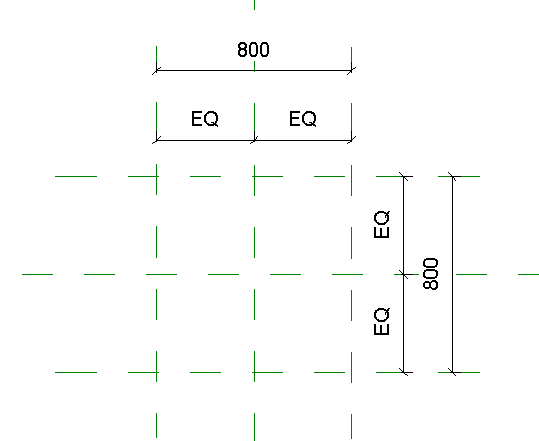

  • Ajouter de nouvelles cotes sur toute la largeur et toute la hauteur.

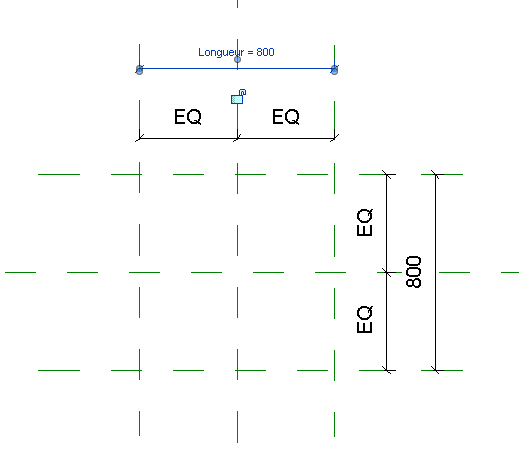

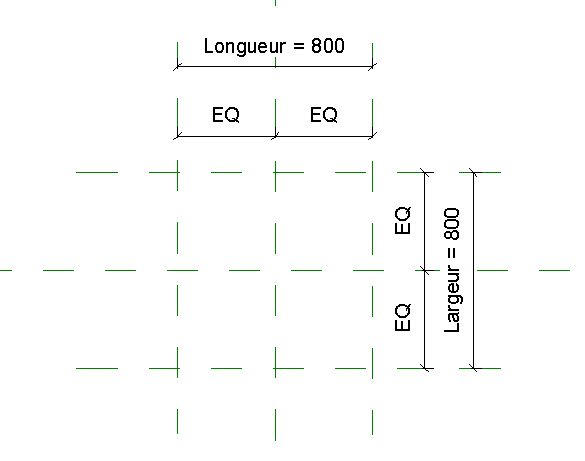

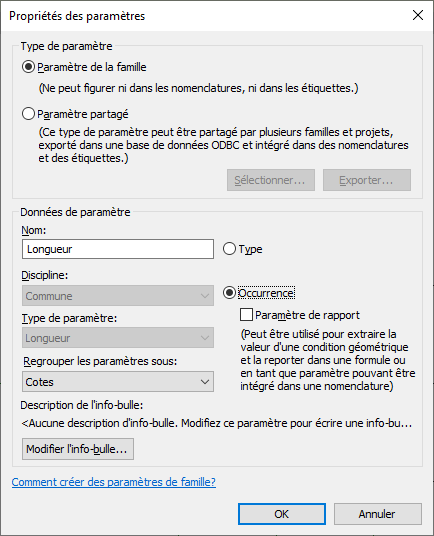

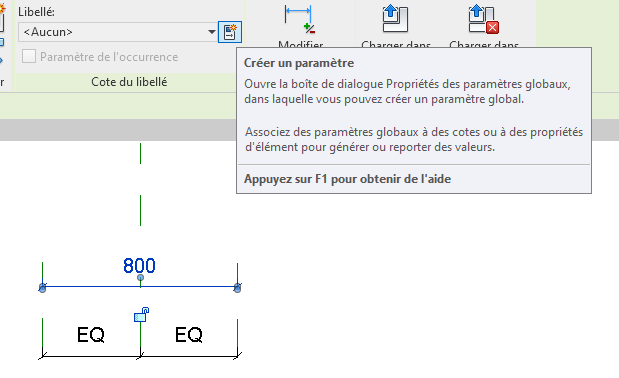

  • Ajouter des paramètres : type : occurrence.

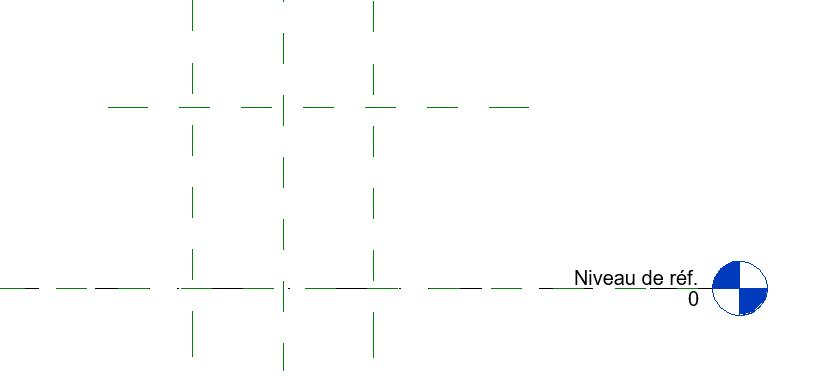

  • Passer en vue avant.

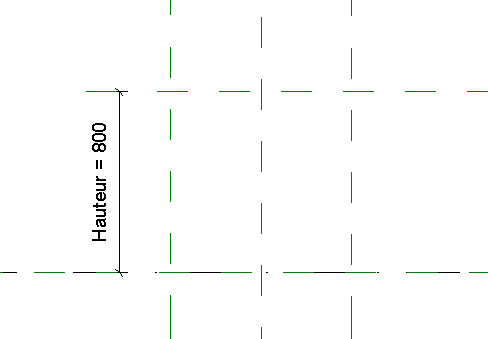

  • Définir la hauteur suivant le même principe.


  • Passer en vue plan.

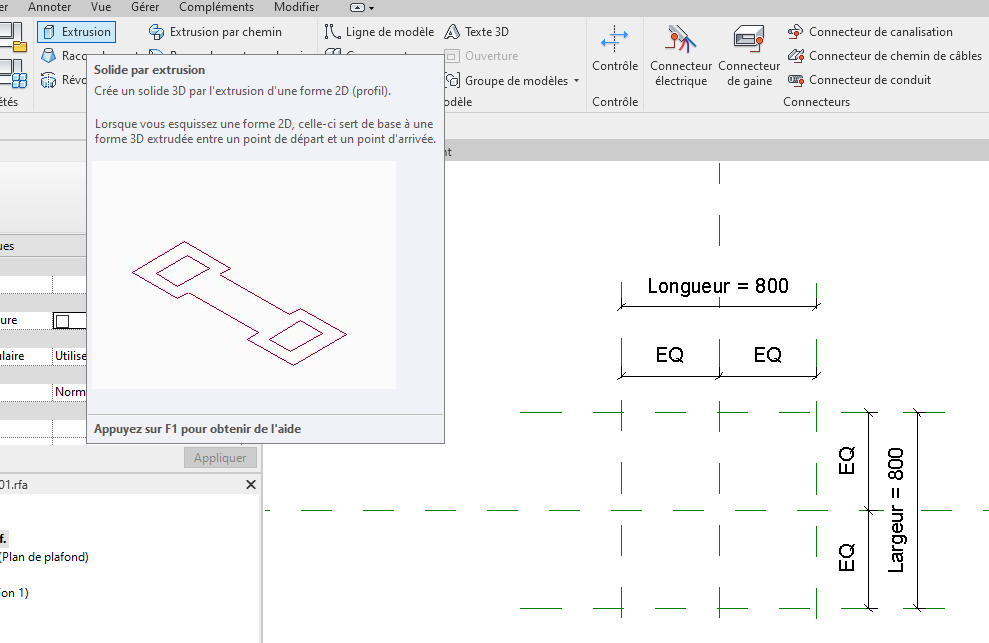

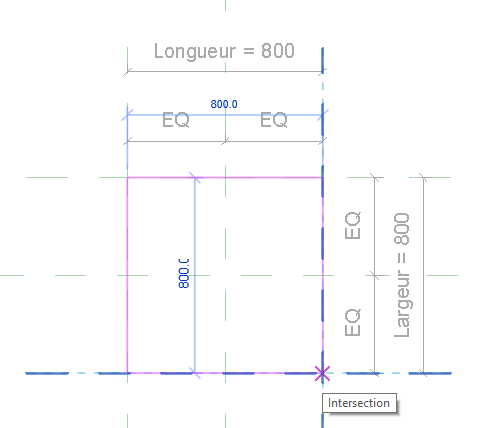

  • Construire un volume par extrusion.

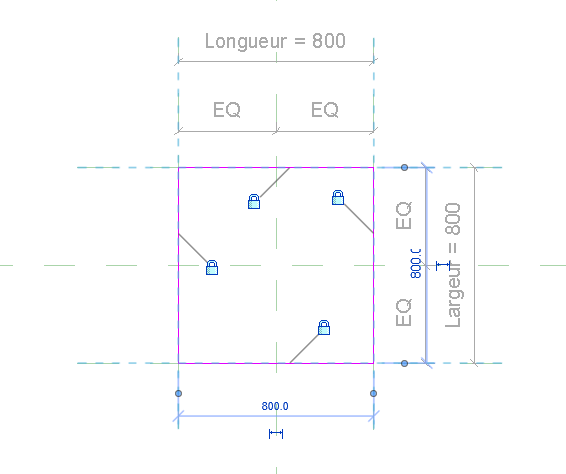

  • Verrouiller le profil en plan.

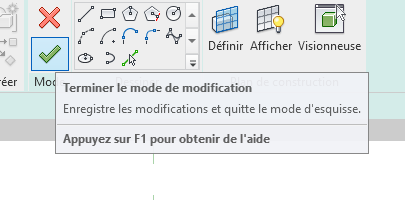

  • Valider pour sortir de l'éditeur extrusion.

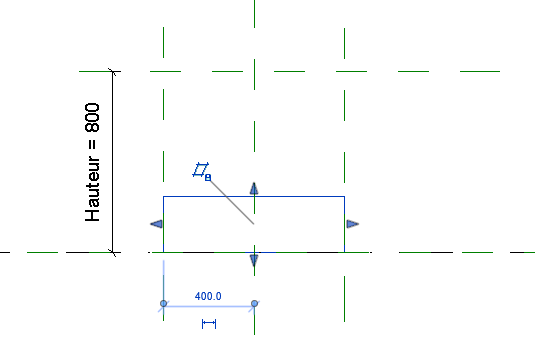

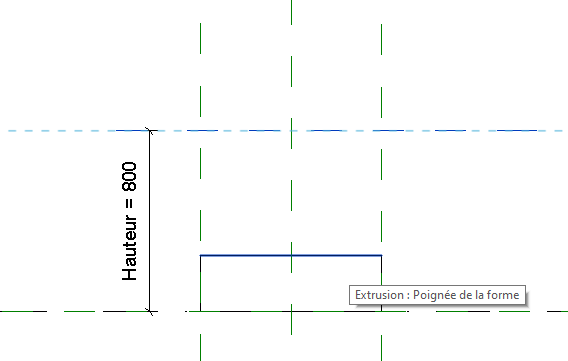

  • Passer en vue avant.

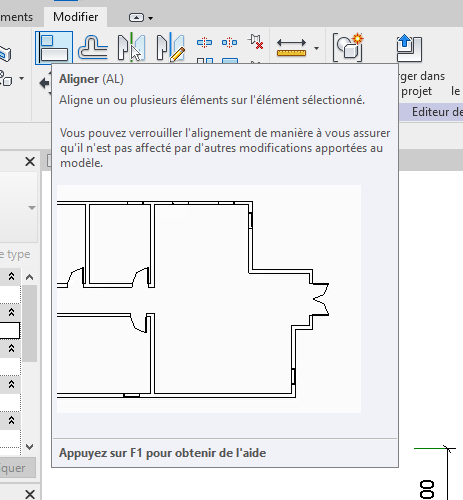

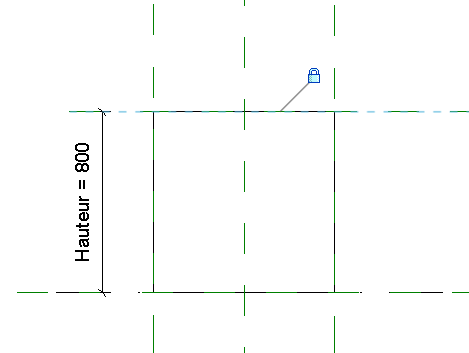

  • Utiliser l'outil aligner et verrouiller.


  • Créer un nouveau projet.

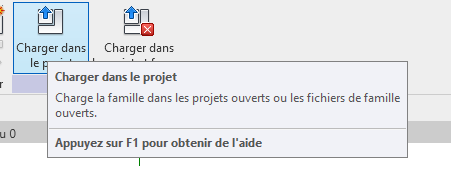

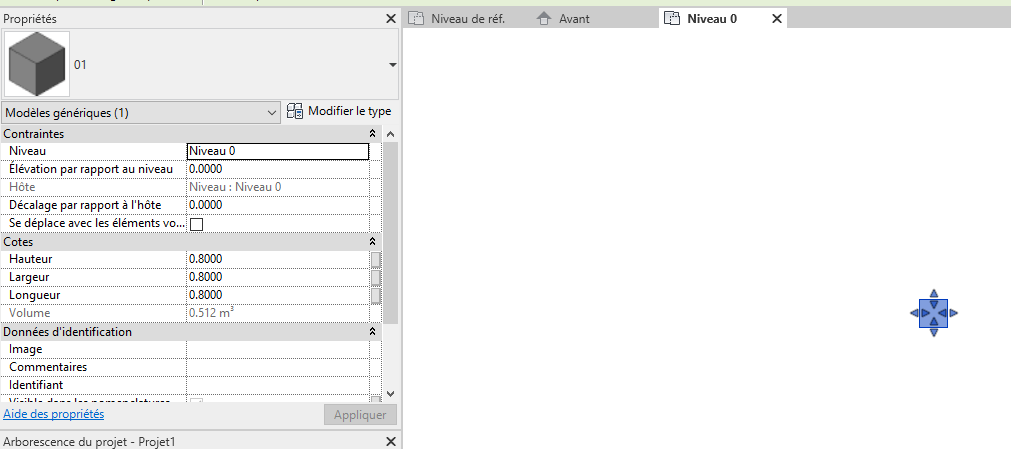

  • Charger la famille dans le projet.
